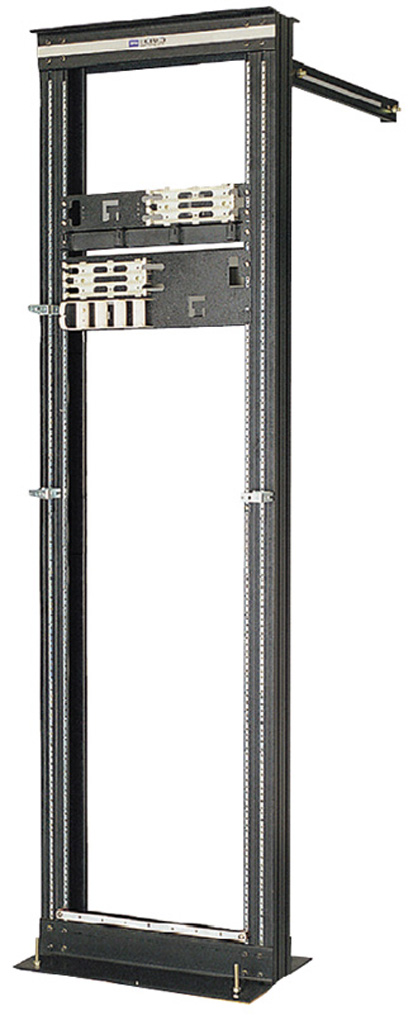

디포그 OPEN RACK [1ORA-1936] H1786 (36U)xD410xW600(19")
닫기
.....
MDF,IDF의 VOICE구성용 OPEN형 랙입니다
.
MDF 및 IDF의 VOICE구성용
110 BLOCK, 피뢰탄기반 등
안정성
- 고강도 알루미늄으로 설계되어 가볍고, 견고한 프레임
편의성
- 케이블 정리를 위한 다양한 액세서리가 구성되어 있음
표준 규격 : EIA-310 D / IEC-60297 / DIN 41494
품질 보증 : 1년
Construction : Bolted
Material : Aluminum
Color : BLACK [EN302K]
Product Weight (KG)
Unit
36U
42U
46U
46U(23”)
Weight
24
26
28
30
Slim nut Type
기본구성 주문코드
1Unit : 44.45mm
품목코드
품목명
규격
높이(H)
Unit
깊이(D)
너비(W)
1ORA-1360004
1ORA-1936
1786
36U
410
600
1ORA-1420004
1ORA-1942
2053
42U
1ORA-1460004
1ORA-1946
2231
46U
1ORA-2460004
1ORA-2346
2231
46U
410
702

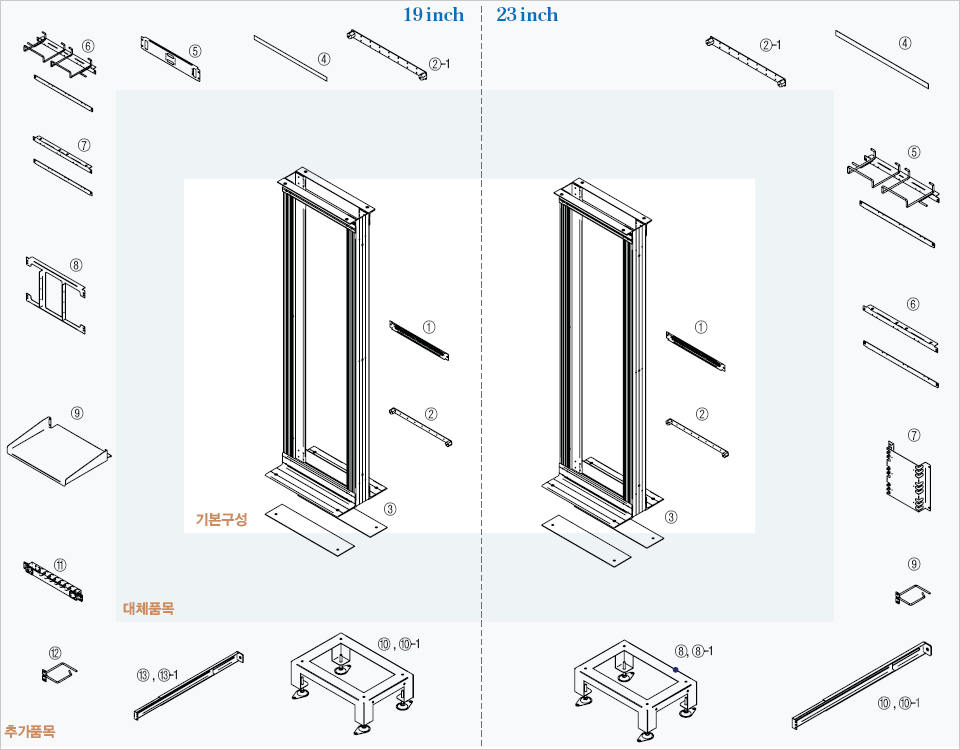

대체품목 : 기본구성과 상호교체가 가능한 품목
추가품목 : 필요시 추가 가능한 품목 및 전용액세서리
기본구성 내 수량의 변경이나 품목의 대체, 필요에 의한 추가품목이 있을시에는 아래 표 참고
19 inch
구분
NO
품목명
규격
Q'ty
품목코드
기본구성
1
REAR CABLE BRK'T-1901(A)
Steel / 1Ux19"
2
CP00A1010002
2
BUS BAR ASS'Y-19"
Cu(석도금)/482.6x30x3T
1
1BBA-1000002
3
INSULATE PANEL-19"
Bakelite 3T / 600x140
1
OR00A1000008
추가품목
2-1
BUS BAR(B)-19
Cu(석도금) / 482.6x40x3T / 2Hole단자(Pitch 22mm)
1
2FGN10000U01
4
LOGO PLATE
PVC 2T / 27.2x19"
1
BC00A1000069
5
110 BLOCK-1902(C)
Steel / 2UxW482.6 / 10PCS
1
2BK1020110
6
피뢰탄기 WIRE BLOCK
Steel / Wire /19"
1
2IB100001
7
피뢰탄기 BLOCK
Steel / 19"
1
2IB100002
8
피뢰탄기반 IDC
Steel / 7Ux19"
1
2IB10701U01
9
SHELF(H)
Steel / D400xW445(19")
1
2SH-H400
10

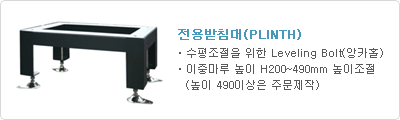

OR PLINTH(B)-1900
Steel / H200~330xD410xW600
1
2AOR10041U01
10-1
OR PLINTH(B)-1901
Steel / H330~490xD410xW600
1
2AOR10041U02
11
P/S UNIT(D3)-08(19")
220V /15A / 8Way / 19" / 2.5m
1
1GPS20803U01
12
WIRE BRK'T-D
Steel /150x75 / 10PCS
1
2WD-1575
13
RACK SUPPORT ASS'Y
Steel / L655~1200
1
5OR00A0000017
13-1
RACK SUPPORT ASS'Y
Steel / L1200~2300
1
5AOR00012W012
23 inch
구분
NO
품목명
규격
Q'ty
품목코드
기본구성
1
REAR CABLE BRK'T-2301(A)
Steel / 1Ux23"
2
CP00A2010003
2
BUS BAR ASS'Y-23"
Cu(석도금)/ 584.2x30x3T
1
1BBA-2000002
3
INSULATE PANEL-23"
Bakelite 3T / 701.6x140
1
OR00A2000008
추가품목
2-1
BUS BAR(B)-23
Cu(석도금) / 584.2x40x3T / 2Hole 단자pitch 22mm)
1
2FGN50000U01
4
LOGO PLATE
PVC 2T / 27.2x19"
1
BC00A2000069
5
300P/피뢰탄기 WIRE BLOCK
Steel / Wire / 23"
1
2IB200001
6
피뢰탄기 BLOCK
Steel / 23"
1
2IB200002
7
110 BLOCK PANEL
Steel / H258xD44xW270 / 23"전용
1
FBK9001
8
OR PLINTH(B)
Steel / H200~330xD410xW702
1
2AOR50041U01
8-1
OR LINTH(B)
Steel / H330~490xD410xW702
1
2AOR50041U02
9
WIRE BRK'T-D
Steel / 150x75 / 10PCS
1
2WD-1575
10
RACK SUPPORT ASS'Y
Steel / L655~1200
1
5OR00A0000017
10-1
RACK SUPPORT ASS'Y
Steel / L1200~2300
1
5AOR00012W01
.....
MDF 및 IDF의 VOICE구성용
.....
